モデル番号 | WINTAI-9005 |
力 | 28KW |
外形寸法 | 12000*7000*5200mm (長さ*幅*高さ) |
内寸 | 11800*5600*4400mm |
電圧 | 380V/415V/480V 3相 |
カラーオプション | ホワイト、ブルー、グレー、カスタム |
熱源 | ディーゼルデュアルバーナー (2*300,000 Kcal/h) |
赤外線ランプ | 48 個 * 16W LED IR (天井) + 32 個の側壁 |
適合車両 | 大型トラック、バス、トレーラー、建設機械 |
吸気ファン | 2*9.5KW ターボファン (デュアル、VFD) |
排気ファン | 2*7.5KW ターボファン (デュアル、VFD) |
点灯 | LED 1600 ルクス、天井 48 + 側面 32 + 壁面 12 |
地下 | 500mm 高耐久、5 列グリッド + 4 列プレート |
積載量 | 10T (14T 静的負荷でテスト済み) |
天井フィルター | F6 EU6、10 パネル、ウォークオン プレナム |
フロアフィルター | グラスファイバー 5 ゾーン、クイックリリース フレーム |
排気フィルター | 活性炭タワー + HEPA H13 オプション |
コントロールパネル | シュナイダー PLC + 12 インチ産業用タッチ スクリーン + リモート アクセス |
最高温度 | 80℃（昇温：60℃まで10～12分） |
熱交換器 | デュアル SS316L、総合効率 90% |
騒音レベル | ≤85dB (防音ファンハウジング) |
認証 | CE、ISO 9001、ISO 14001、OHSAS 18001 |
製品の用途

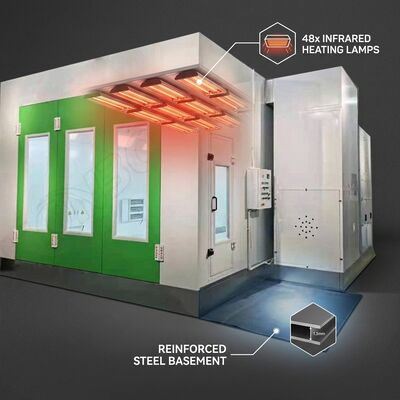

WINTAI-9005 は、大型トラックの整備、バスの製造、建設機械の再仕上げ、軍用車両の塗装など、最も要求の厳しい産業用途向けの主力大型ディーゼル スプレー ブースです。 5列グリッド抽出を備えた10Tの強化された地下室は、最大の商用車に対応します。デュアル ディーゼル バーナー (合計 600,000 Kcal/h) と 48 個の天井 IR ランプおよび 32 個の側壁ランプを組み合わせることで、66 平方メートルの広大な室内全体を均一に硬化します。 WINTAI は、世界中の国内バス事業者、鉱山機械メーカー、港湾物流会社向けの重工業ブース プロジェクトを完了しました。
主な特長
1) ウォールボード: 100mm ロックウールサンドイッチ、0.6mm 亜鉛メッキ鋼デュアルスキン。クラス A 耐火性 (GB 8624)。定格風荷重は180km/h。
2) 地下室: 重い I ビーム基礎構造。 500mmの鉄筋コンクリートピット（設計提供）。 5列通気グリッド+4列チェッカープレート。 10T動作/14T静的テスト済み。
3) ドア: 工業用電動垂直リフト (6000*5000mm) セーフティライトカーテン付き。デュアルリアドア。パニックバー付きの職員用ドアが 4 つあります。
4) エアシステム: 4 * ターボ VFD ファン (2 * 9.5KW 吸気 + 2 * 7.5KW 排気)。総風量 85,000 m3/h。風速 0.35 ～ 0.45 m/s。 1 時間あたり 350 回の空気交換。
5) ディーゼル バーナー: デュアル同期 Riello タイプ ディーゼル バーナー (合計 600,000 Kcal/h)。効率 90% のデュアル SS316L 熱交換器。燃料消費量 8 ～ 10 kg/台。
6) IR 照明アレイ: 天井 IR LED ランプ 48 個 + 側壁ランプ 32 個 + 壁ランプ 12 個。作業高さで 1600 ルクス。演色評価数 (CRI) >90 で正確な色彩作業を実現します。
7) 濾過: F6 EU6 ウォークオン天井プレナム (10 パネル)。 5ゾーンのグラスファイバー製クイックリリースフロアフィルター。クリティカルなアプリケーション向けのオプションの HEPA H13 最終フィルター。
8) 排出制御: 工業用活性炭吸着塔 (容量 3m3)。データロギングによる継続的なVOCモニタリング。 >98% の VOC 除去効率。
9) 制御と安全性: Schneider PLC + 12 インチ工業用タッチ スクリーン。診断用 VPN 経由のリモート アクセス。50 のプログラム可能な硬化レシピ。統合されたガス検知 + 火災警報インターフェース。
